Vuforiaの３Dオブジェクトターゲットについて

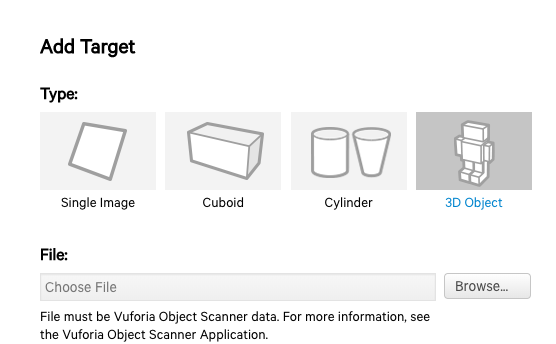

そういえばVuforiaには任意の３DオブジェクトをARマーカー的なARターゲットにできることを思い出した、てっきり３Dモデルつくってオブジェクトをなげて３Dプリンタで印刷しておなじもの作って、みたいな七面倒な作業が必要だとおもってたら

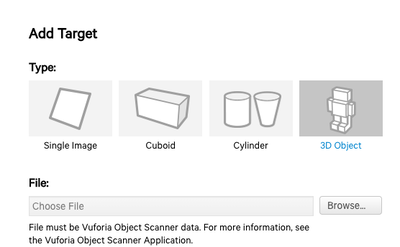

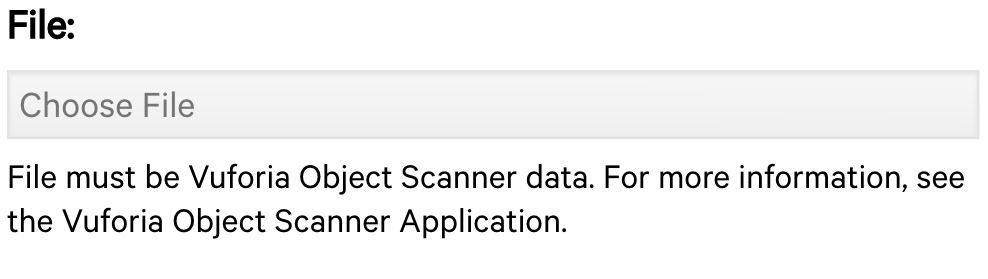

スキャナーデータ？スキャナーが必要なのかあ、あれ高いんだよな
あれ？スキャナーアプリケーション？



どうやらAndroidを使ってスキャンが可能なようです。

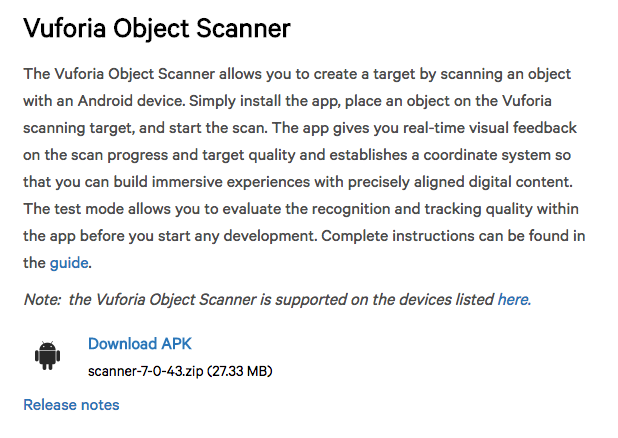

androidアプリが配布されています。
ここで入手できました。いろいろアプリがあるので注意

「Vuforia Object Scanner」

です

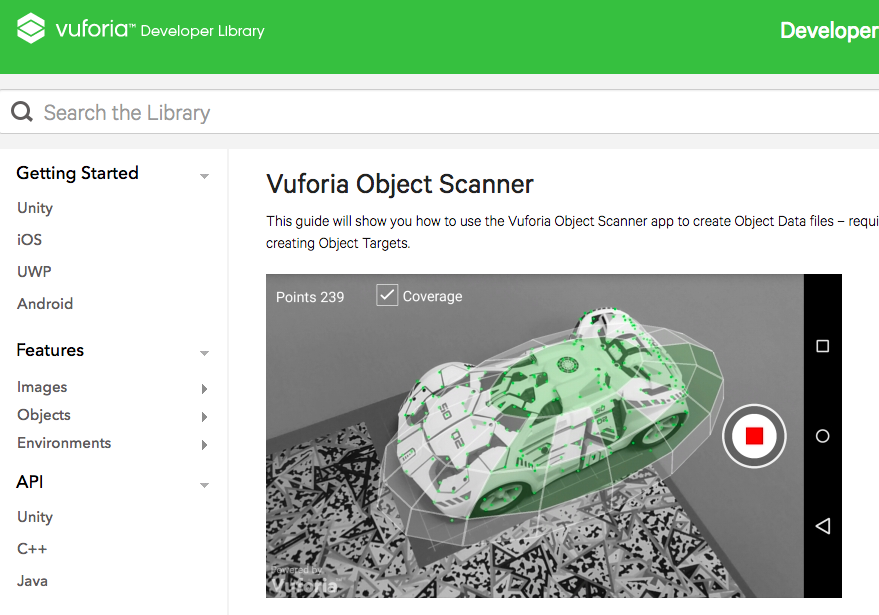

使い方英語ですがはここをみればわかります、
が英語見たくないひと、Androidねえけどどういうことしてるのか見たい人むけに自分がやった手順の公開。

手順

オブジェクトスキャニングターゲットを印刷する

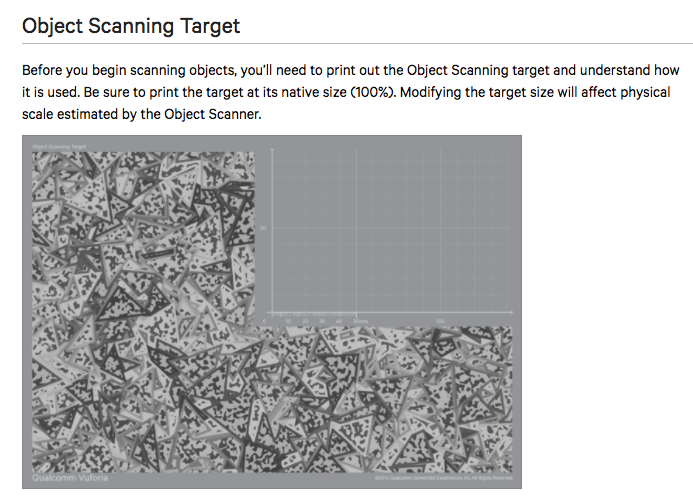

ここをスクロールすると不思議な画像がありますこれがスキャンに必要なシートです、原寸で印刷するのが一番だけどおっきく印刷すれば問題ないでしょう

スキャニング

新規スキャンでカメラが起動します。シートを認識してくれるのでスキャンしたい物体を設置します。

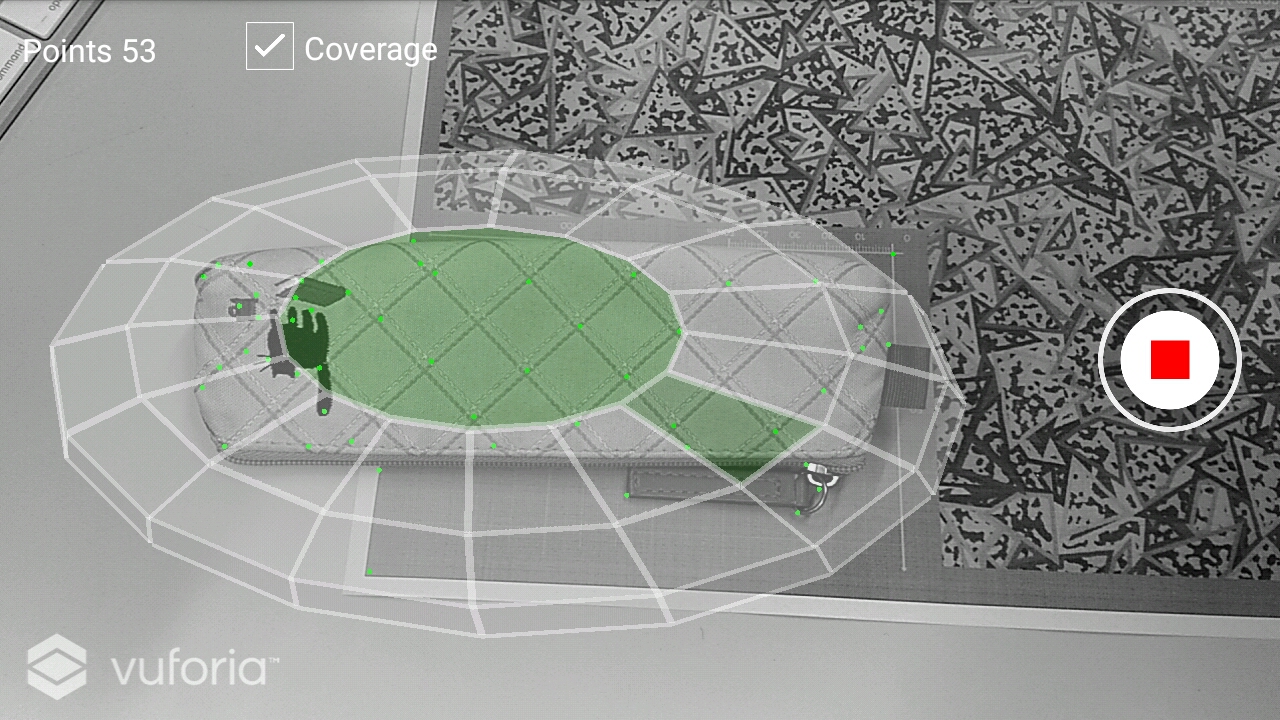

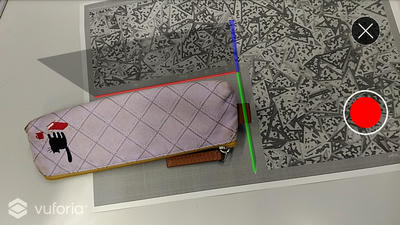

手元の筆箱を設置。模様のない灰色位置がターゲットを設置する場所です（テカらない他の物体がなかったのではみ出るけどしかたなく筆箱）



うわあなんかすごい

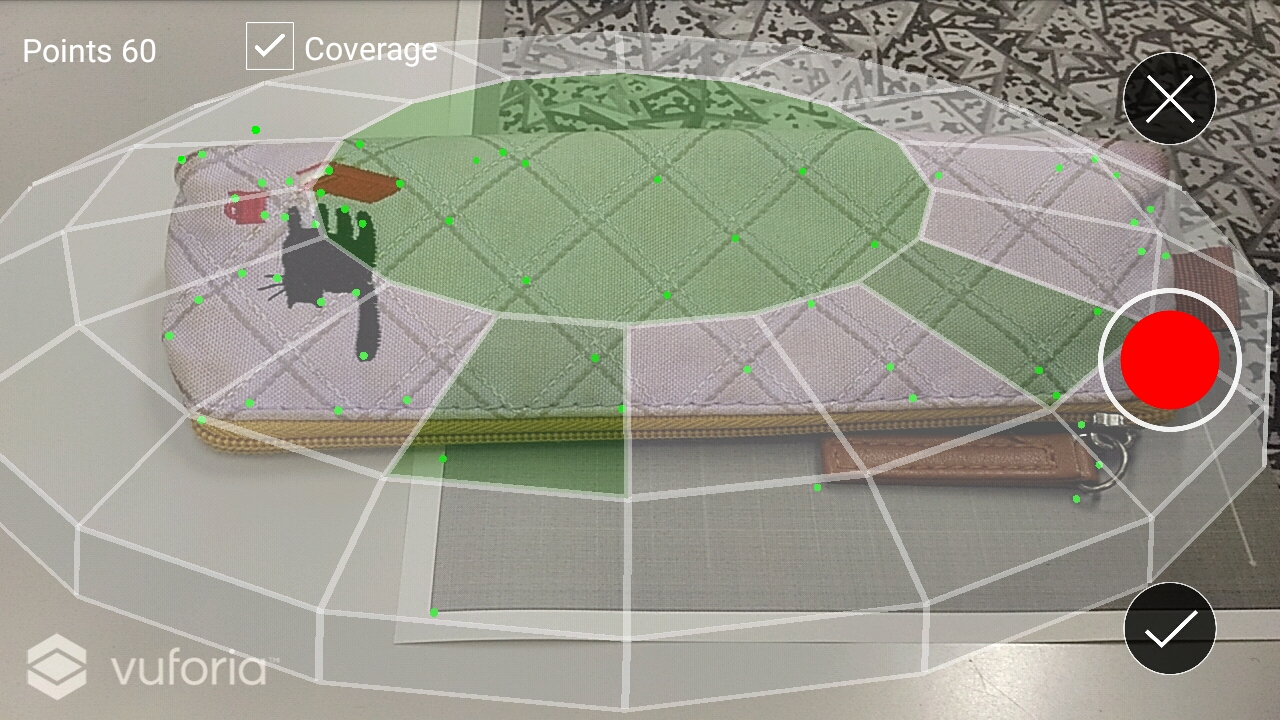

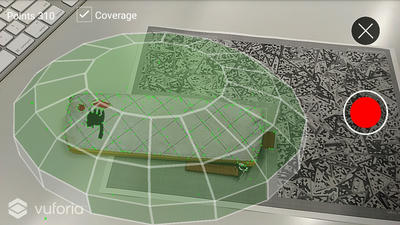

カメラをぐるぐる動かして（けっこう近づいたほうがスキャンできるっぽいです）

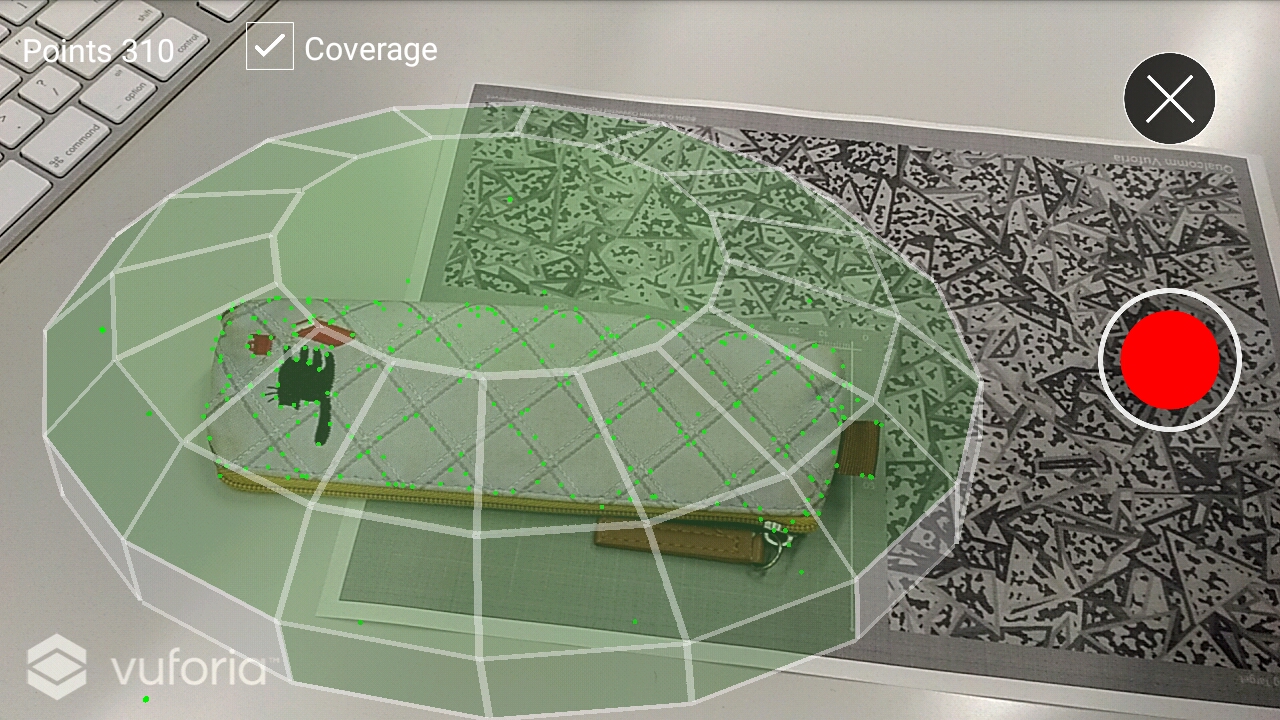

全体的に緑になったら完成です。ちょっと時間かかりますが一旦とめて、続きからまたスキャニングということも可能なようですので分けてやってもいいかもしれない。

テスト

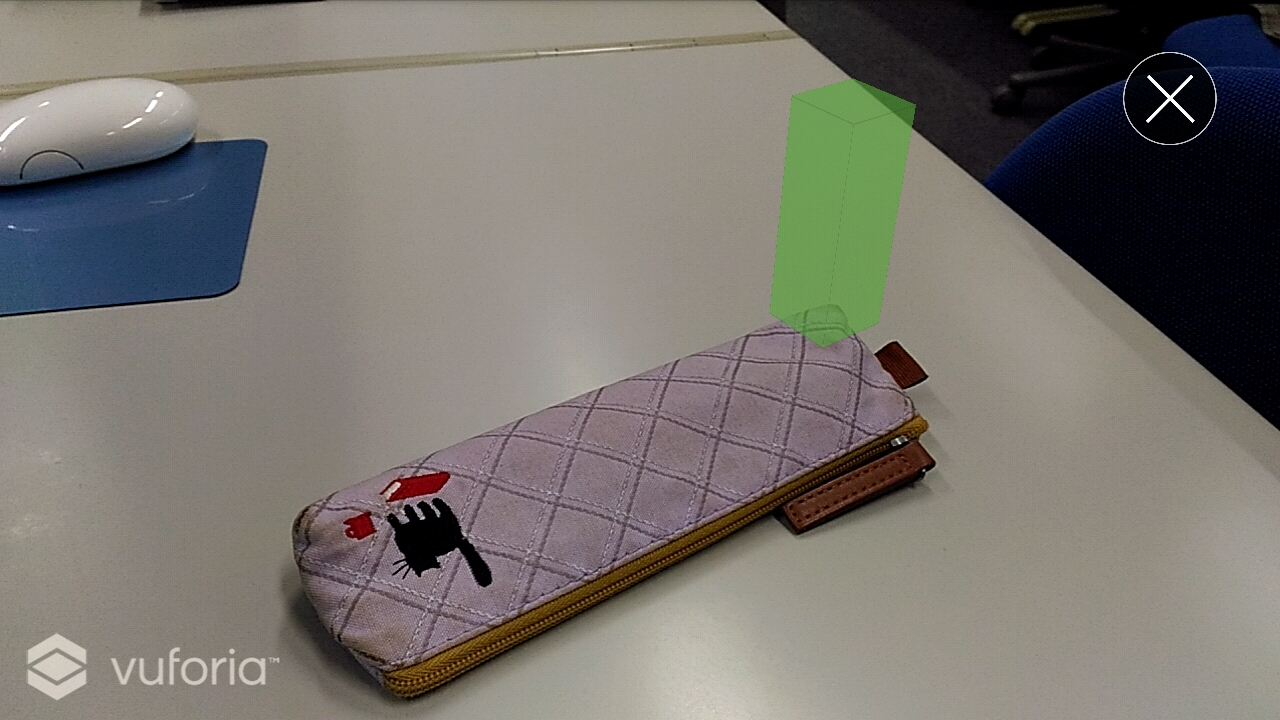

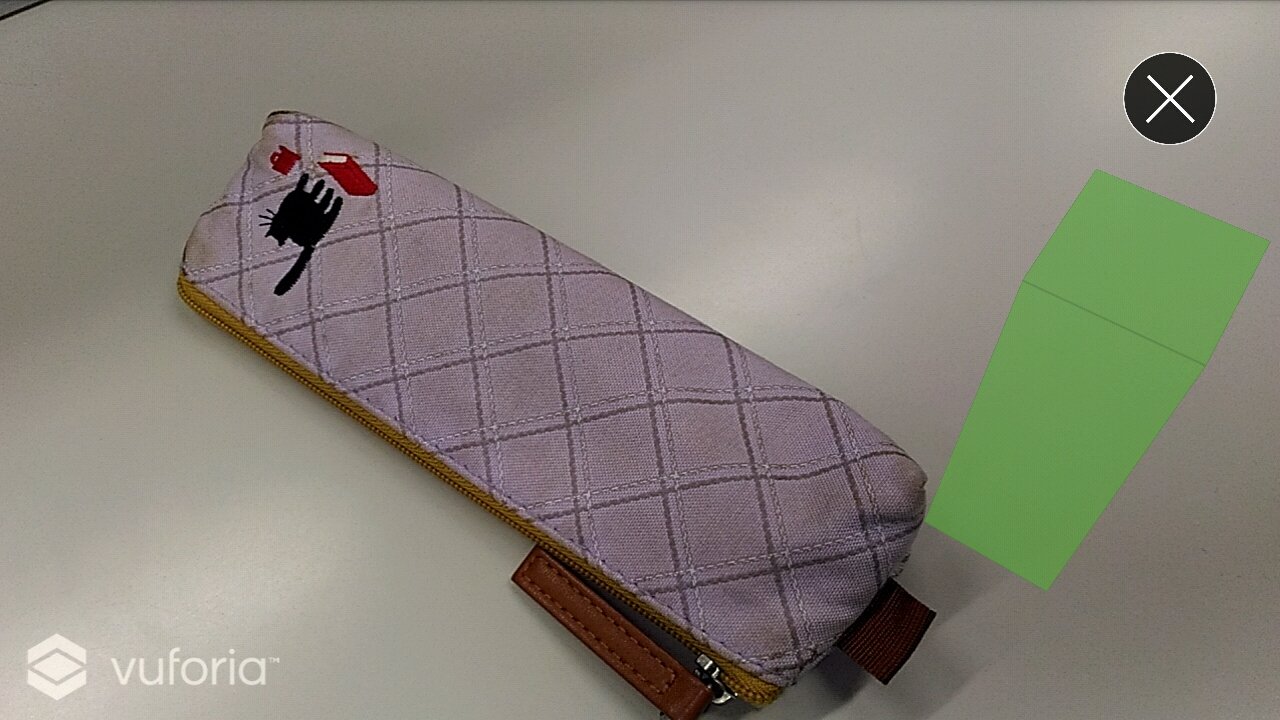

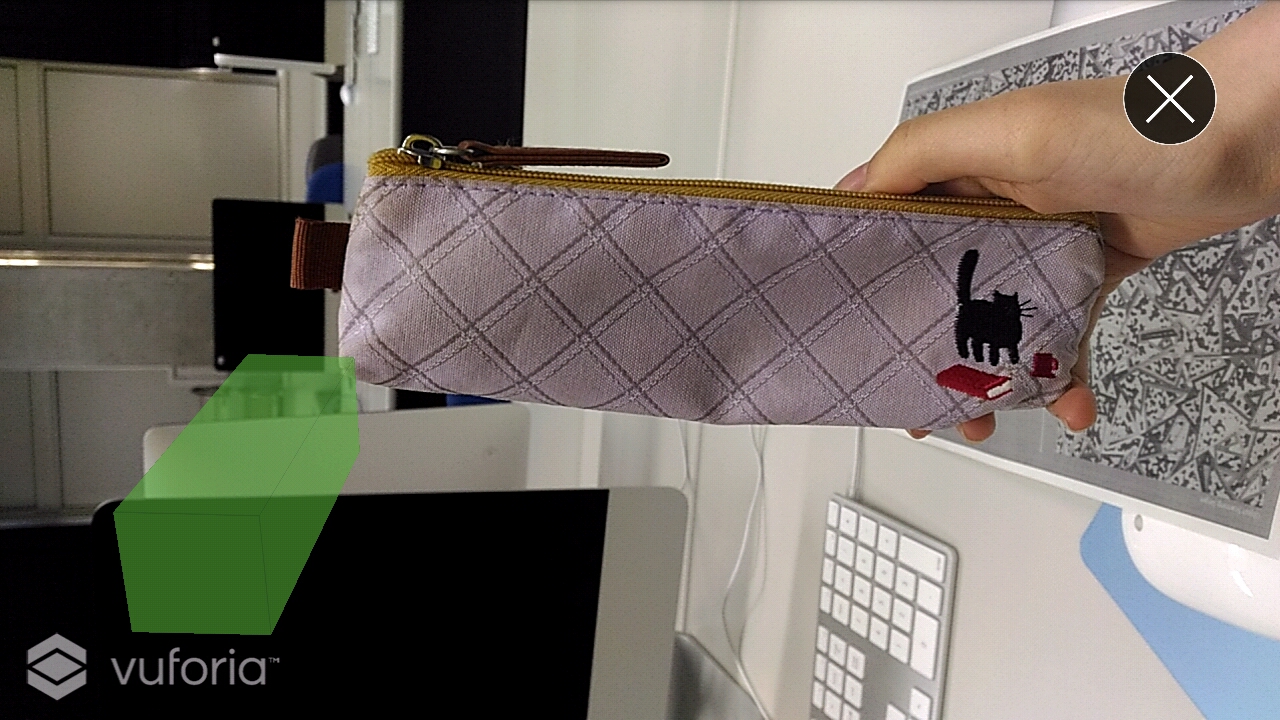

スキャンできたのでテストしてみます、下画像のように、シートがなくても筆箱を認識して、物体が表示されます。

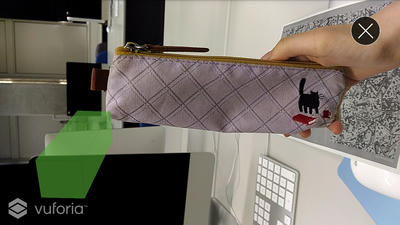

スキャンの方法上、裏表反映はちょっと厳しいですが持ち上げても反映されるのでビーム出すみたいな遊びも可能そうです。
